一、制作钢网的材料

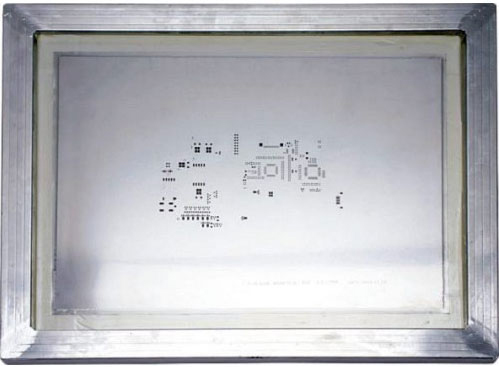

1、网框

▪网框分活动网和固定网框,活动网框直接将钢片安装在框架上,一个网框可以反复使用;固定网框是用胶水将丝网纱粘覆在网框上,后者又通过胶水固定。固定网框较易获得均匀的钢片张力,张力大小一般为35~48N/cm2。(正常固定网框的允许张力为35牛顿—42牛顿)

2、网纱

▪网纱用于固定钢片和网框,可分为不锈钢丝网和高分子聚脂网。不锈钢丝网常用100目左右,可提供较稳定足够的张力,只是使用时间过长后,不锈钢丝网易变形失去张力;聚脂网网蝇有机物是常采用100目,它不易变形,使用寿命长久。

3、薄片

▪即用来开孔的铜片、不锈钢片、镍合金、聚脂物等。模板一般采用外国优质301/304不锈钢片,外国钢片以其优异的机械性能大大提高模板的使用寿命。

4、胶水

▪用来粘贴网框和钢片的胶水在模板中作用较大,可针对不同客户的使用情况,专门采用的胶水,此胶水可保持牢固的粘着力,并且可抵抗各种模板清洗剂的复杂清洗。


二、制作方法

1、化学蚀刻法

▪工艺流程:数据文件PCB→菲林制作→曝光→显影→蚀刻→钢片清洗→张网

▪特点:一次成型,速度较快点;价格便宜。

▪缺点:易形成沙漏形状(蚀刻不够)或开口尺寸变大(过度蚀刻);客观因素(经验、药剂、菲林)影响大,制作环节较多,累积误差较大,不适合fine pitch钢网制作法;制作过程有污染,不利于环保。

2、激光切割法

▪工艺流程:菲林制作PCB→取坐标→数据文件→数据处理→激光切割→打磨→张网

▪特点:数据制作精度高,客观因素影响小;梯形开口利于脱模;可做精密切割;价格适中。

▪缺点:逐个切割,制作速度较慢。

3、电铸成型法

▪工艺流程:基板上涂感光膜→曝光→显影→电铸镍→成型→钢片清洗→张网

▪特点:孔壁光滑,特别适合超细间距钢网制作法。

▪缺点:工艺较难控制,制作过程有污染,不利于环保;制作周期长且价格太高。
